GM8050F 光纤光栅解调仪
日期：2019-09-26 点击：19611

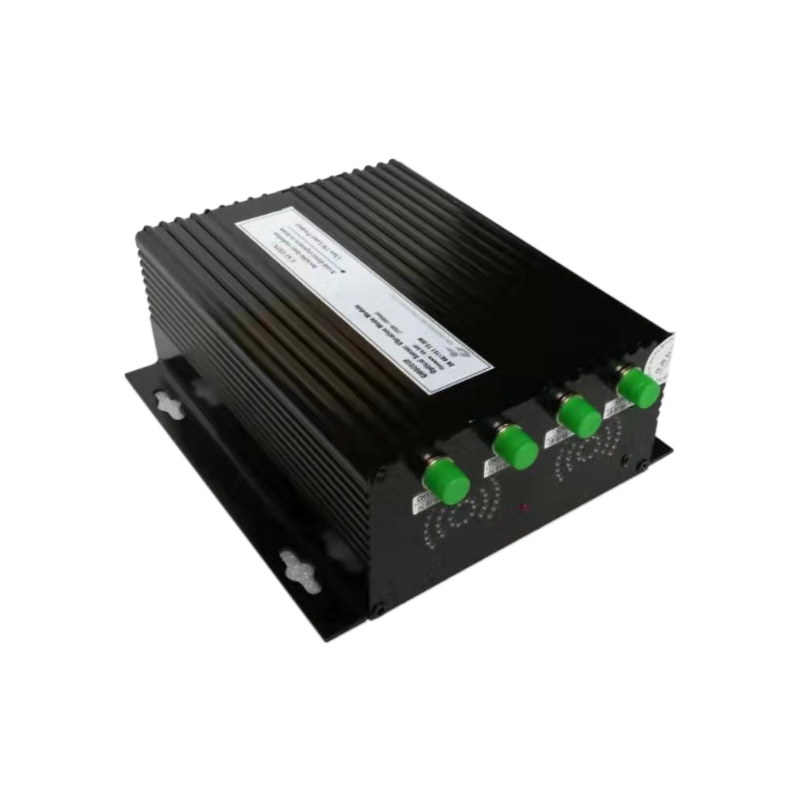

GM8050F
PC控制高分辨率光纤光栅传感器解调模块
GM8050F是一款由PC机控制的多通道的高速光纤光栅传感器解调模块，它可与随机配送软件，PC机、以及外部设备组成一个布拉格光栅传感器解调系统和高精度的光谱分析系统。该解调模块可适用于多种类型的光栅传感器。系统根据光栅传感器针对不同的温度条件所做出的反应，画出一个清楚完整的光谱图形，而不仅仅是只显示出在中心波长的偏移量。
GM8050F光纤布拉格光栅传感器振动测试系统解调模块成本低，性能高，可用于各种工程应用和民用。解调模块由PC机控制操作，可测量高精度，大动态范围的布拉格传感器，也具有高精度的光谱分析能力。
GM8050F采用全封闭模块式结构，安装方便，易于集成。
性能指标
|
产品型号 |
GM8050F |
|
光通道数量 |
4 通道/8通道/16通道 ，可选 |
|
内置可调谐光源波长范围 |
1528nm ~ 1568nm |
|
内置可调谐光源输出功率 |
≥ +10dBm (可选 +13dBm） |
|
每路可调谐光源输出功率 |
≥-6 dBm |
|
反射光检测动态范围 |
60 dB |
|
解调波长分辨率 |
0.01 pm |
|
解调速度（跟随模式） |
≤ 20Hz (单个传感器) |
|
解调速度（固定模式） |
≤ 2Hz |
|
实时输出数据 |
波长扫描反射光频谱 FBG传感器中心波长、峰值 |
|
触发信号输出接口 |
光源波长扫描时输出脉冲触发信号，可控制外部扩展的多路光电转换模块进行FBG传感器信号同步采集。 |
|
光通道接口 |
FC/APC适配器 |
|
通讯接口 |
RS232 |
|
供电电源 |
DC +9~+40V |
|
储存温度 |
-10 ~ +80 ℃ |
|
工作温度 |
-5 ~ +55 ℃ |
|
外形尺寸 |
175 x 148 x 63mm (宽高厚，4,8通道)
200 x 150 x 100（16通道）
|
